Обзор

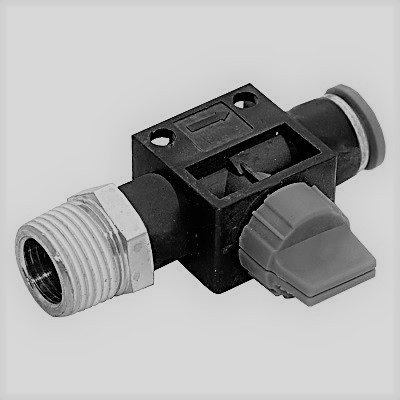

Цанговый фитинг HVFS08-03 предназначен для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона, других синтетических материалов и регулировки потока сжатого воздуха. Трубка устанавливается в фитинг и извлекается из него одной рукой.Высокая прочность, компактные размеры и установленное уплотнительное кольцо позволяют использовать фитинг HVFS08-03 в различных областях машиностроения, включая вакуумные системы. Фитинги могут иметь корпус из ударопрочного технополимера либо из латуни. Многозубчиковый цанговый зажим выполнен из нержавеющей стали и надежно фиксирует трубку в фитинге. Уплотнение трубки и резьбового соединения осуществляется при помощи колец из пербутана.
Цанговые фитинги серий (резьба-цанга)
PC, PCF, PMF – прямой цанговый фитинг,
PB, PD – тройник-разветвитель цанговый Т-образный,
PX – тройник-разветвитель цанговый Y-образный,
PH, PL, PLL – угловой цанговый фитинг,
HVFS – фитинг цанговый с отсечным краном,
PHF– угловой фитинг, резьба-цанга,
PKB – разветвитель Т-образный, резьба - цанга (4трубки).
Резьба трубная цилиндрическая |
|||||
Обозначение |
Число ниток N |
Шаг резьбы |
Наружный диаметр |
Средний диаметр |
Внутренний диаметр |
G1/8" |
28 |
0,907 |
9,729 |
9,148 |
8,567 |
G1/4" |
19 |
1,337 |
13,158 |
12,302 |
11,446 |
G3/8" |
19 |
1,337 |
16,663 |
15,807 |
14,951 |
G1/2" |
14 |
1,814 |
20,956 |
19,754 |
18,632 |
G3/4" |
14 |
1,814 |
26,442 |
25,281 |
24,119 |
G7/8" |
14 |
1,814 |
30,202 |
29,040 |
27,878 |
G1" |
11 |
2,309 |
33,250 |
31,771 |
30,292 |
