Обзор

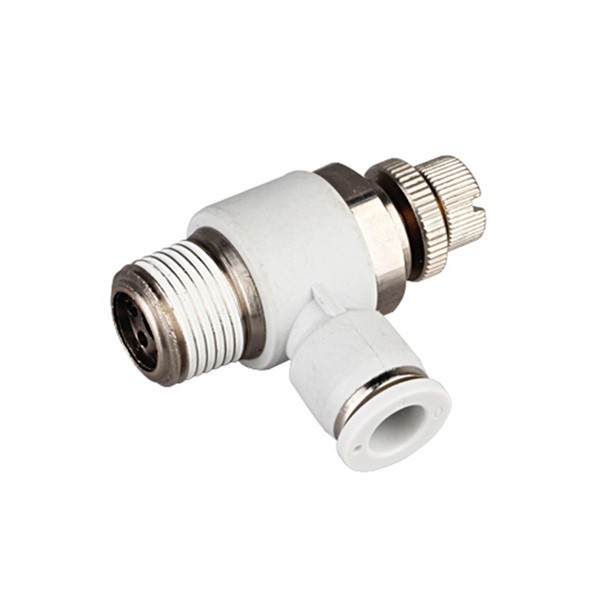

Пневмодроссель (ASC-08).
Пневмодроссель с обратным клапаном предназначен для регулирования расхода воздуха в одном направлении и обеспечения свободного прохода воздуха в обратном направлении в пневматических приводах и системах управления. Пневмодроссели с обратным клапаном серии ASC используются для точного регулирования расхода воздуха.
Модель пневмодросселя |
ASC-06 |
ASC-08 |
ASC-10 |
ASC-15 |
Номинальный расход воздуха л/мин |
200 |
450 |
1250 |
1650 |
Присоединение |
G 1/8” |
G 1/4” |
G 3/8” |
G 1/2” |
Рабочая среда | Сжатый воздух с содержанием частиц не грубее 40мкм |
|||
Максимальное входное давление | 1,5 МПа |
|||
Диапазон рабочего давления | 0-0,95 МПа |
|||
Диапазон рабочих температур | 0-60 С |
|||
Вставной пневмодроссель ESA называется так потому, что просто вставляется в быстроразъемное соединение без использования специального инструмента
Резьба с микрошагом на регулировочном винте позволит производить точную настройку расхода воздуха на производствах с малыми объемами потребления сжатого воздуха. Настроечный винт снабжен ограничителем хода, то есть его невозможно случайно вывинтить в процессе регулировки. Фиксация винта обеспечивается контргайкой.
Модель |
Спецификация |
ESA 4 |
Пневмодроссель трубка 4мм |
ESA 6 |
Пневмодроссель трубка 6мм |
ESA 8 |
Пневмодроссель трубка 8мм |
ESA 10 |
Пневмодроссель трубка 10мм |
ESA 12 |
Пневмодроссель трубка 12мм |
Пневмодроссели ESL предназначены для изменения расхода (регулировки скорости потока) путем создания локального сопротивления потоку сжатого воздуха.
Резьба с микрошагом на регулировочном винте позволит производить точную настройку расхода воздуха на производствах с малыми объемами потребления сжатого воздуха. Настроечный винт снабжен ограничителем хода, то есть его невозможно случайно вывинтить в процессе регулировки. Фиксация винта обеспечивается контргайкой.
Модель |
Спецификация |
ESL 4-M5 |
Пневмодроссель трубка 4мм, резьба М5 |
ESL 4-01 |
Пневмодроссель трубка 4мм, резьба 1/8” |
ESL 4-02 |
Пневмодроссель трубка 4мм, резьба 1/4” |
ESL 6-M5 |
Пневмодроссель трубка 6мм, резьба М5 |
ESL 6-01 |
Пневмодроссель трубка 6мм, резьба 1/8” |
ESL 6-02 |
Пневмодроссель трубка 6мм, резьба 1/4” |
ESL 6-03 |
Пневмодроссель трубка 6мм, резьба 3/8” |
ESL 8-01 |
Пневмодроссель трубка 8мм, резьба 1/8” |
ESL 8-02 |
Пневмодроссель трубка 8мм, резьба 1/4” |
ESL 8-03 |
Пневмодроссель трубка 8мм, резьба 3/8” |
ESL 8-04 |
Пневмодроссель трубка 8мм, резьба 1/2” |
ESL 10-01 |
Пневмодроссель трубка 10мм, резьба 1/8” |
ESL 10-02 |
Пневмодроссель трубка 10мм, резьба 1/4” |
ESL 10-03 |
Пневмодроссель трубка 10мм, резьба 3/8” |
ESL 10-04 |
Пневмодроссель трубка 10мм, резьба 1/2” |
ESL 12-02 |
Пневмодроссель трубка 12мм, резьба 1/4” |
ESL 12-03 |
Пневмодроссель трубка 12мм, резьба 3/8” |
ESL 12-04 |
Пневмодроссель трубка 12мм, резьба 1/2” |
MSL 8-02 Пневмодроссели предназначены для изменения расхода (регулировки скорости потока) путем создания локального сопротивления потоку сжатого воздуха.
Различают пневмодроссели нерегулируемые, сопротивление которых (величина проходного сечения, форма или длина канала) не может быть изменено в процессе эксплуатации, и регулируемые, сопротивление которых можно изменять настройкой.
Пневмодроссели обычно выполняют в виде отдельных регулируемых устройств и часто снабжают обратным клапаном, устанавливаемым параллельно дросселирующему узлу. В последнем случае эти устройства называют дросселями с обратным клапаном; они дросселируют поток воздуха только в одном направлении, а поток воздуха противоположного направления пропускают с небольшим сопротивлением, создаваемым обратным клапаном.
