Обзор

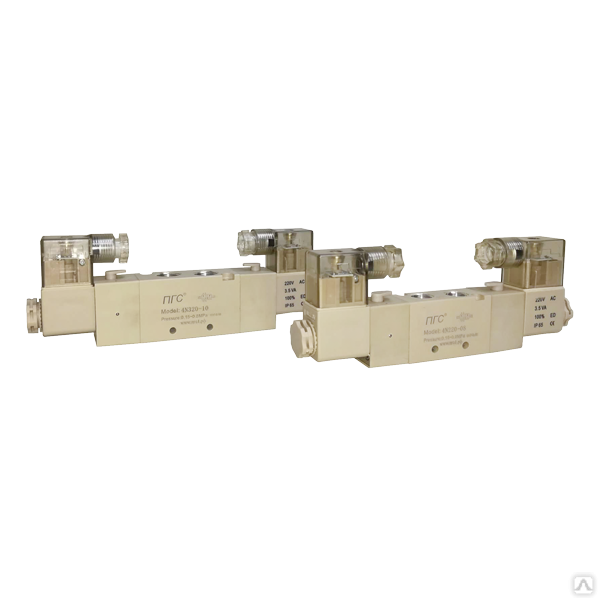

3/2 Распределители с двухсторонним ЭМУ предназначены для работы с очищенным воздухом. Электромагнитные пневмораспределители могут быть оснащены катушками 220В переменного тока, 24В или 12В постоянного тока. Под заказ возможны другие исполнения катушек.
Технические характеристики | 3/2 пневмораспределитель с односторонним ЭМУ |
|||||
Модель |
3NV110-06 |
3NV210-06 |
3NV210-08 |
3NV310-08 |
3NV310-10 |
3NV410-15 |
Графическая схема работы |
|
|||||
Схема работы | 3/2 пневмораспределительс двухсторонним ЭМУ |
|||||
Модель |
3NV120-06 |
3NV220-06 |
3NV220-08 |
3NV320-08 |
3NV320-10 |
3NV420-15 |
Графическая схема работы |
|
|||||
Эффективная площадь сечения |
12mm2 / CV=0.64 |
14mm2 / CV=0.78 |
16mm2 / CV=0.89 |
25mm2 / CV=1.4 |
30mm2 / CV=1.68 |
50mm2 / CV=2.79 |
Резьба подвода воздуха |
G1/8” |
G1/8” |
G1/4” |
G1/4” |
G3/8” |
G1/2” |
Рабочая среда | Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|||||
Тип | Золотникового типа |
|||||
Рабочее давление | 0,15-0,8МПа |
|||||
Максимальное давление | 1,2 МПа |
|||||
Напряжение питания | 12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC |
|||||
Энергопотребление | AC-5.5VA, DC-3W/4.8W |
|||||
Допустимые изменения напряжения питания | -15%...+10% |
|||||
Степень защиты, класс изоляции | IP65/F |
|||||
Температура эксплуатации | -20оС / +60оС (-40 Сопо запросу) |
|||||
Максимальная частота срабатывания | 5 циклов в секунду |
|||||
Минимальное время переключения | 0,05 сек |
|||||
Средний ресурс | 20 000 000 циклов |
