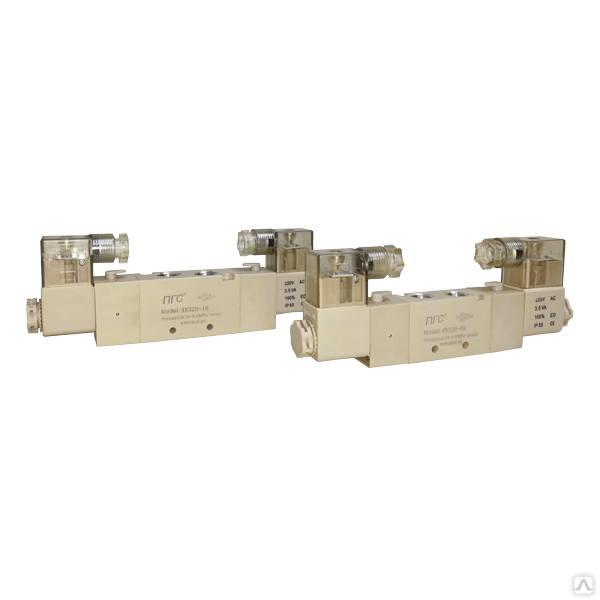

Пневмораспределитель 4N430-15 DCV24V 5/3 с закрытым центром ЭМУ купить с доставкой - Белгород
Пневмораспределитель 5/3 (5 линий, 3 позиции) предназначен для направления потоков сжатого воздуха. Используются, как правило, для позиционирования пневмоцилиндров и линейных пневмоприводов.
По схеме работы подразделяются на три типа
- Пятилинейный трехпозиционный пневмораспределитель с закрытым центром
- Пятилинейный трехпозиционный пневмораспределитель с открытым центром
- Пятилинейный трехпозиционный пневмораспределитель с подачей воздуха на оба выхода
Технические характеристики | Модель 5/3 пневмораспределителя |
||||||
4N130С-06 4N130E-06 4N130P-06 |
4N230C-06 4N230E-06 4N230P-06 |
4N230C-08 4N230E-08 4N230P-08 |
4N330C-08 4N330E-08 4N330P-08 |
4N330C-10 4N330E-10 4N330P-10 |
4N430C-15 4N430E-15 4N430P-15 |
||
Схема работы | 5/3 пневмораспределитель с ЭМУ |
||||||
Эффективная площадь сечения | 9mm2 / CV=0.5 |
12mm2 / CV=0.67 |
12mm2 / CV=0.67 |
18mm2 / CV=1 |
18mm2 / CV=1 |
50mm2 / CV=2.79 |
|
Резьба подвода воздуха | G1/8” |
G1/8” |
G1/4” |
G1/4” |
G3/8” |
G1/2” |
|
Резьба атмосферных каналов | G1/8” |
G1/8” |
G1/8” |
G1/4” |
G1/4” |
G1/2” |
|
Рабочая среда | Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
||||||
Тип | Золотникового типа |
||||||
Рабочее давление | 0,15-0,8МПа |
||||||
Максимальное давление | 1,2 МПа |
||||||
Напряжение питания | 12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC |
||||||
Энергопотребление | AC-5.5VA, DC-3W/4.8W |
||||||
Допустимые изменения напряжения питания | -15%...+10% |
||||||
Степень защиты, класс изоляции | IP65/F |
||||||
Температура эксплуатации | -20оС ÷ +60оС (-40 Сопо запросу) |
||||||
Максимальная частота срабатывания | 5 циклов в секунду |
||||||
Минимальное время переключения | 0,05 сек |
||||||
Средний ресурс | 20 000 000 циклов |
||||||
