Обзор

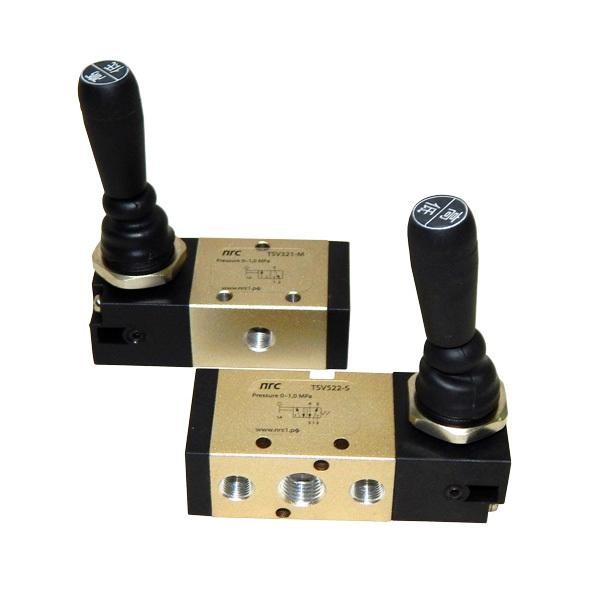

Пневмораспределитель с ручным управлением джойстик без фиксации купить с доставкой
Пневмораспределители ручным управлением золотникового типа Серии TSV в исполнении: 3/2, 5/2. Ручное управление осуществляется путем переключения рукоятки распределителя. В зависимости от модификации, распределители имеют рукоятку с фиксацией или с пружинным возвратом.
Возможны два варианта монтажа пневмораспределителей серии TSV:
- Боковой монтаж на плоскость (через сквозные отверстия в корпусе).
- Монтаж на передней панели щита (через отверстие 22 мм, фиксируется гайкой на рукоятке).
Основными преимуществами пневмораспределителей данной серии являются надежность при эксплуатации и простота конструкции.
Технические характеристики | Модель 3/2, 5/2 пневмораспределителя с ручным управлением (джойстик) |
|||||||
TSV321-M |
TSV322-M |
TSV321-S |
TSV322-S |
TSV521-M |
TSV522-M |
TSV521-S |
TSV522-S |
|
Схема работы | 3/2 пневмораспределитель | 5/2 пневмораспределитель |
||||||
Эффективная площадь сечения |
14mm2 / CV=0.78 |
16mm2 / CV=0.89 |
14mm2 / CV=0.78 |
16mm2 / CV=0.89 |
14mm2 / CV=0.78 |
16mm2 / CV=0.89 |
14mm2 / CV=0.78 |
16mm2 / CV=0.89 |
Резьба подвода воздуха |
G1/8” |
G1/4” |
G1/8” |
G1/4” |
G1/8” |
G1/4” |
G1/8” |
G1/4” |
Резьба атмосферных каналов |
G1/8” |
G1/8” |
G1/8” |
G1/8” |
||||
Рабочая среда | Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|||||||
Тип | Золотникового типа |
|||||||
Рабочее давление | 0 -0,8МПа |
|||||||
Максимальное давление | 1,2 МПа |
|||||||
Температура эксплуатации | 0оС / +60оС |
|||||||
Средний ресурс | 12 месяцев при соблюдении условий эксплуатации |
