Обзор

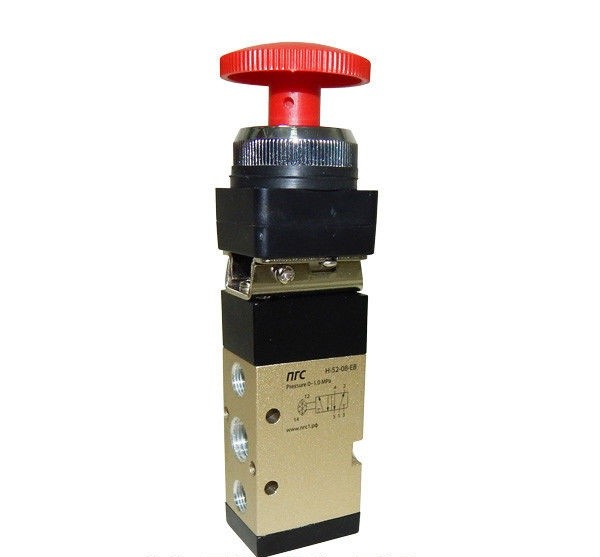

Пневмораспределитель с механическим управлением грибок без фиксации G1/4 купить с доставкой
3/2, 5/2 Пневмораспределители серии Н с механическим и ручным управлением с пружинным или ручным возвратом в исходное положение, предназначены для останова или изменения потока сжатого воздуха
в пневмоприводах различного назначения.
Конструкция пневмораспределителеустройства:
- цилиндрический золотник (для всех распредеделителей, кроме H-32-06-**)
- клапанного типа (для распределителей H-32-06-**).
По типу управляющего элемента:
- LB-Переключатель
- TB-Селектор-
- PB- Грибовидная кнопка
- EB-Грибовидная кнопка с фиксацией
- PP-Кнопка утопленная
- PPL-Кнопка
- R- Ролик
Технические характеристики | Модель 3/2, 5/2 пневмораспределителя с механическим управлением |
|||
H-32-06-** |
H-32-08-** |
H-52-06-** |
H-52-08-** |
|
Схема работы | 3/2 пневмораспределитель | 5/2 пневмораспределитель |
||
Графическая схема работы |
||||
Эффективная площадь сечения |
14mm2 / CV=0.78 |
16mm2 / CV=0.89 |
12mm2 / CV=0.67 |
16mm2 / CV=0.89 |
Резьба подвода воздуха |
G1/8” |
G1/4” |
G1/8” |
G1/4” |
Резьба атмосферных каналов |
G1/8” |
G1/8” |
||
Рабочая среда | Сжатый воздух тонкость фильтрации не менее 40мкм/ инертные газы |
|||
Тип | Золотникового типа |
|||
Рабочее давление | 0 -0,8МПа |
|||
Максимальное давление | 1,2 МПа |
|||
Температура эксплуатации | 0оС / +70оС |
|||
Средний ресурс | 12 месяцев при соблюдении условий эксплуатации |
